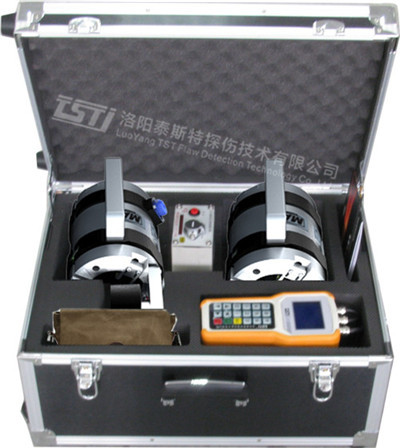

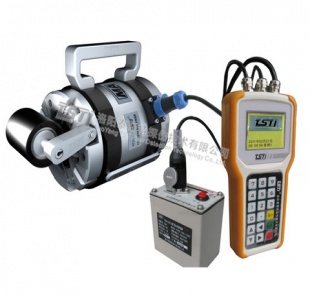

TST防爆型钢丝绳探伤仪严格执行GB/T21837-2008《铁磁性钢丝绳电磁检测方法》、MT/T970-2005《钢丝绳（缆）在线无损定量检测方法和判定规则》标准，定量探测判别钢丝绳内外断丝、局部疲劳、磨损锈蚀及结构变形等危及使用安全的隐患和损伤等级，实现了对钢丝绳的非接触式宽距检测，不受钢丝绳油垢、一般翘丝和运行速度影响，检测通过能力极强；人性化的界面设计使得操作十分便捷。完成检测后可即时随机查阅检测数据、波形图表、分析报告和数字化检测结果，连接打印机可及时打印出规范格式的检测报告，为用户提供安全使用与合理更新的科学依据。

产品应用领域：

产品适用于矿山、港口、索道、石油、电力、冶金、起重、船舶、斜拉桥、军事及上述含瓦斯、气体、煤尘、爆炸环境使用。

应用现场：

TS-X11系列产品功能优势：

1.定量探伤：

（权威认证：上海市计量测试技术研究院出具的检测报告）

●精确定量定位探测

●依据国家标准或行业标准给出相应的判定结论

2.定性探伤：

（权威认证：国家矿山机械质量监督检验中心出具的检验报告）

●可依据模式识别软件判别钢丝绳内、外部疲劳、锈蚀、磨损及断丝等损伤类型

3.精确探伤

（发明专利：一种自平衡激励法磁场信息感应装置）

●独特的工艺结构设计和抗干扰电路设计，保证了电磁感应 信噪比：S/N＞85dB

●采用电磁补偿技术

●引入变量跟踪修正技术

4.宽距探伤

（发明专利：线绕式电感磁通变量反馈补偿式传感器）

●信号有效提取距离（与被测钢丝绳表面）可以达30mm以上

5.高速探伤

●电磁响应支持30m/s的探测速度

6.智能探伤

●智能自动定量判别、分类统计各种内外部损伤，准确评估钢丝绳安全状态；同时融入物联网、大数据、云计算等数据信息互联分析技术，使安全监测信息从局部向区域化规模扩展，分布式终端信息融入整体安全信息数据库，实现安全管理“无边界”互联互通。

系统参数：

电磁感应信噪比：S/N＞85dB

探伤定量不确定度：≤±1.2％

信号有效提取距离：0～30mm

探伤实时响应时间：≤0.5ms

可持续探测距离：>104 m

传感器耗散功率：<50mW

可靠性校验周期：>27X104h

电压及电流：

a）额定工作电压 ：5VDC

b）电压波动范围：（4.75～5.25）VDC

c）工作电流：≤200mA

信号制式:

a）输出信号路数：6路

b）输出信号电压范围：（0～5）VDC

c)工作灵敏度：≥1.0V/mT

探伤性能：

Ⅰ级损伤探准概率＞83%（Ⅰ级损伤：应力截面损失率＜2.5%的损伤）

Ⅱ级损伤探准概率＞91%（Ⅱ级损伤：2.5%≤应力截面损失率＜5%的损伤）

Ⅲ级损伤探准概率＞99%（Ⅲ级损伤：5%≤应力截面损失率＜9.5%的损伤）

超限损伤探准概率：100%（超级损伤：应力截面损失率≥9.5%）

适用环境：

a) 使用环境温度：  -20℃～+55℃

b) 使用相对湿度：   ≤95%RH（25℃）

c) 贮存温度环境：-40℃～+60℃，相对湿度≤95%
