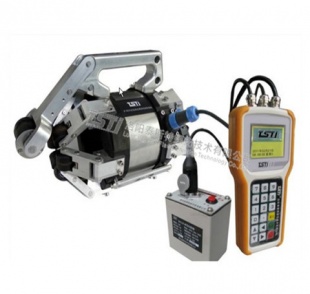

产品名称:防爆型钢丝绳探伤仪

订货号:

产品尺寸:

参考价格:

详细描述:

详情说明

TST防爆型钢丝绳探伤仪严格执行GB/T21837-2008《铁磁性钢丝绳电磁检测方法》、MT/T970-2005《钢丝绳(缆)在线无损定量检测方法和判定规则》标准,定量探测判别钢丝绳内外断丝、局部疲劳、磨损锈蚀及结构变形等危及使用安全的隐患和损伤等级,实现了对钢丝绳的非接触式宽距检测,不受钢丝绳油垢、一般翘丝和运行速度影响,检测通过能力极强;人性化的界面设计使得操作十分便捷。完成检测后可即时随机查阅检测数据、波形图表、分析报告和数字化检测结果,连接打印机可及时打印出规范格式的检测报告,为用户提供安全使用与合理更新的科学依据。

产品型号

TSTTS-X1180

58~80mm

    产品应用领域:

产品适用于矿山、港口、索道、石油、电力、冶金、起重、船舶、斜拉桥、军事及上述含瓦斯、气体、煤尘、爆炸环境使用。

产品功能优势:

1.定量探伤:

(权威认证:上海市计量测试技术研究院出具的检测报告)

●精确定量定位探测

●依据国家标准或行业标准给出相应的判定结论

2.定性探伤:

(权威认证:国家矿山机械质量监督检验中心出具的检验报告)

●可依据模式识别软件判别钢丝绳内、外部疲劳、锈蚀、磨损及断丝等损伤类型

3.精确探伤

(发明专利:一种自平衡激励法磁场信息感应装置)

●独特的工艺结构设计和抗干扰电路设计,保证了电磁感应 信噪比:S/N>85dB

●采用电磁补偿技术

●引入变量跟踪修正技术

4.宽距探伤

(发明专利:线绕式电感磁通变量反馈补偿式传感器)

●信号有效提取距离(与被测钢丝绳表面)可以达30mm以上

5.高速探伤

●电磁响应支持30m/s的探测速度

6.智能探伤

●智能自动定量判别、分类统计各种内外部损伤,准确评估钢丝绳安全状态;同时融入物联网、大数据、云计算等数据信息互联分析技术,使安全监测信息从局部向区域化规模扩展,分布式终端信息融入整体安全信息数据库,实现安全管理“无边界”互联互通。

系统参数:

电磁感应信噪比:S/N>85dB

探伤定量不确定度:≤±1.2%

信号有效提取距离:0~30mm

探伤实时响应时间:≤0.5ms

可持续探测距离:>104 m

传感器耗散功率:<50mW

可靠性校验周期:>27X104h

电压及电流:

a)额定工作电压 :5VDC

b)电压波动范围:(4.75~5.25)VDC

c)工作电流:≤200mA

信号制式

a)输出信号路数:6路

b)输出信号电压范围:(0~5)VDC

c)  工作灵敏度:≥1.0V/mT

探伤性能:

Ⅰ级损伤探准概率>83%(Ⅰ级损伤:应力截面损失率<2.5%的损伤)

Ⅱ级损伤探准概率>91%(Ⅱ级损伤:2.5%≤应力截面损失率<5%的损伤)

Ⅲ级损伤探准概率>99%(Ⅲ级损伤:5%≤应力截面损失率<9.5%的损伤)

超限损伤探准概率:100%(超级损伤:应力截面损失率≥9.5%)

适用环境:

a) 使用环境温度:  -20℃~+55℃

b) 使用相对湿度:   ≤95%RH(25℃)

c) 贮存温度环境:-40℃~+60℃,相对湿度≤95%
