详细描述：

详情说明

用于单绳缠绕式/双滚筒单绳缠绕式提升机钢丝绳在线实时自动探伤而设计，可适应不同提升形式灵活调整安装，属全能型探伤工程自动化装置。首创“三维磁感应桥”与“自平衡同步励磁”等专利技术集成，采用全天 候无人值守自动探伤监管模式，利于全面及时了解运行中钢丝绳的使用状况，保障生产安全。

    产品应用领域：

主要用于矿井提升运输机械、港口/码头装卸机械、物料运送机械等行业的钢丝绳在线无损探伤监测。

产品功能优势：

1.定量探伤：

（权威认证：上海市计量测试技术研究院出具的检测报告）

●精确定量定位探测

●依据国家标准或行业标准给出相应的判定结论

2.定性探伤：

（权威认证：国家矿山机械质量监督检验中心出具的检验报告）

●可依据模式识别软件判别钢丝绳内、外部疲劳、锈蚀、磨损及断丝等损伤类型

3.精确探伤

（发明专利：一种自平衡激励法磁场信息感应装置）

●独特的工艺结构设计和抗干扰电路设计，保证了电磁感应 信噪比：S/N＞85dB

●采用电磁补偿技术

●引入变量跟踪修正技术

4.宽距探伤

（发明专利：线绕式电感磁通变量反馈补偿式传感器）

●信号有效提取距离（与被测钢丝绳表面）可以达30mm以上

5.高速探伤

●电磁响应支持30m/s的探测速度

6.智能探伤

●智能自动定量判别、分类统计各种内外部损伤，准确评估钢丝绳安全状态；同时融入物联网、大数据、云计算等数据信息互联分析技术，使安全监测信息从局部向区域化规模扩展，分布式终端信息融入整体安全信息数据库，实现安全管理“无边界”互联互通。

系统参数：

电磁感应信噪比：S/N＞85dB

探伤定量不确定度：≤±1.2％

信号有效提取距离：0～30mm

探伤实时响应时间：≤0.5ms

可持续探测距离：>104 m

可靠性校验周期：>27X104h

定位检测分辨率： ＜ 1mm

定量不确定度（P）：＜0.98%

钢丝绳振摆最大值：

L=（探头内径-钢丝绳直径）×0.8/2

探伤性能：

Ⅰ级损伤探准概率＞83%（Ⅰ级损伤：应力截面损失率＜2.5%的损伤）

Ⅱ级损伤探准概率＞91%（Ⅱ级损伤：2.5%≤应力截面损失率＜5%的损伤）

Ⅲ级损伤探准概率＞99%（Ⅲ级损伤：5%≤应力截面损失率＜9.5%的损伤）

超限损伤探准概率：100%（超级损伤：应力截面损失率≥9.5%）

适用环境：

a) 使用环境温度：  -20℃～+55℃

b) 使用相对湿度：   ≤95%RH（25℃）

c) 贮存温度环境：-40℃～+60℃，相对湿度≤95%

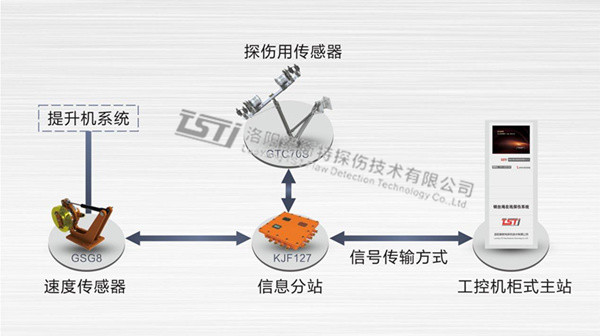

系统拓扑图

系统功能：

•数据采集装置及其它附属设施便于一次安装于工况现场各适当位置。

•实现宽距探测和高速探测。

•通过定量无损探测和远程网络通信，实现了在线监测技术与日常设备管理的有机结合。

•24小时不间断运行和远程监测、实时预警，实现对钢丝绳内外部断丝、磨损、锈蚀、疲劳等各种隐蔽性损伤的在线实时监测。并能现场给 出探测数据及各种损伤明确的数量值，并能做出安全状况评价及现场打印报告。

•使用软件能独立运行，并实现其它控制操作系统的并入和兼容。

•具有机械抗振和抗电磁干扰功能。

•实现损伤情况现场声光报警的同时实现短信实时报警功能。

•具有防水、防尘、耐油、防潮功能。

•提供软件维护和升级持续服务。
