您现在的位置：产品展示 > 进口索具 > 【G-209/210/209A】Crosby 螺旋销卸扣
产品名称：【G-209/210/209A】Crosby 螺旋销卸扣
订货号：
产品尺寸：
参考价格：
详细描述：
【G-209/210/209A】Crosby 螺旋销卸扣
G-209/S-209锚穿螺旋销卸扣，达到美国联邦规范RR-C-271D Type IVA A级2类标准除针对承包商的规定以外有关产品性能的要求。

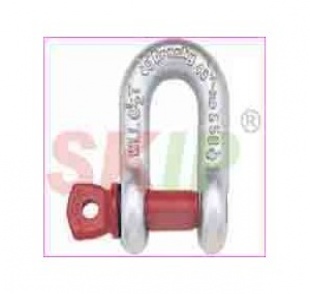

G-210/S-210链条用螺旋销卸扣，达到美国联邦规范RR-C-271D Type IVB A级2类标准除针对承包商的规定以外有关产品性能的要求。
产品特点：
l 工作载荷从1/3公吨-55公吨。
l 锻造钢材-成熟的淬回火热处理，配有合金安全销。
l 工作载荷永久标记其上。
l 表面经过热浸锌处理或者是原色。
l 额定疲劳强度。
l 25吨级及以上级别的产品都配备有RFID检测系统。
l 可以提供符合指定标准的试验载荷证明，例如美国船级社（ABS）、挪威船级社（DNV）、劳氏船级社（L1oyds）或其他类型的认证。如果您在订货时有要求，CROSBY将收取一定的载荷试验和认证费用。
l 经过淬回火热处理，可以达到DNV（挪威船级社）在-20℃条件下42焦耳的抗冲击性能要求。
l 本产品满足并超出ASME B30.26标准在标识、韧性、设计系数、试验负荷及温度方面的要求，同时在ASME B30.26标准未作要求的其他关键性要求如疲劳、冲击及材料可追溯性方面充分满足客户需求。
l 产品上的“Red Pin”标记，代表了CROSBY的真正品质。
l 通过2006年ABS（美国船级社）钢铁船舶管理规章1-1-17.7以及ABS（美国船级社）起重机械认证指导的认可并获得认证。
备注：最大试验载荷是工作载荷的2倍，终极载荷最小是工作载荷的6倍。斜拉起吊情况下的工作载荷请参照产品目录第74页相应减小。
产品等级标准：
G-209A合金螺旋销卸扣
G-209A合金螺旋销锚穿卸扣，达到美国联邦规范RR-C-271D Type IVA B级2类标准除针对承包商的规定以外有关产品性能的要求。
产品特点：
l 工作载荷从2公吨-21公吨。
l 锻造合金钢-成熟的淬回火热处理，配有合金安全销。
l 工作载荷永久标记其上。
l 表面经过热浸锌处理。
l 本产品满足并超出ASME B30.26标准在标识、韧性、设计系数、试验负荷及温度方面的要求，同时在ASME B30.26标准未作要求的其他关键性要求如疲劳、冲击及材料可追溯性方面充分满足客户需求。
l 可以提供符合指定标准的试验载荷证明，例如美国船级社（ABS）、挪威船级社（DNV）、劳氏船级社（L1oyds）或其他类型的认证。如果您在订货时有要求，CROSBY将收取一定的载荷试验和认证费用。

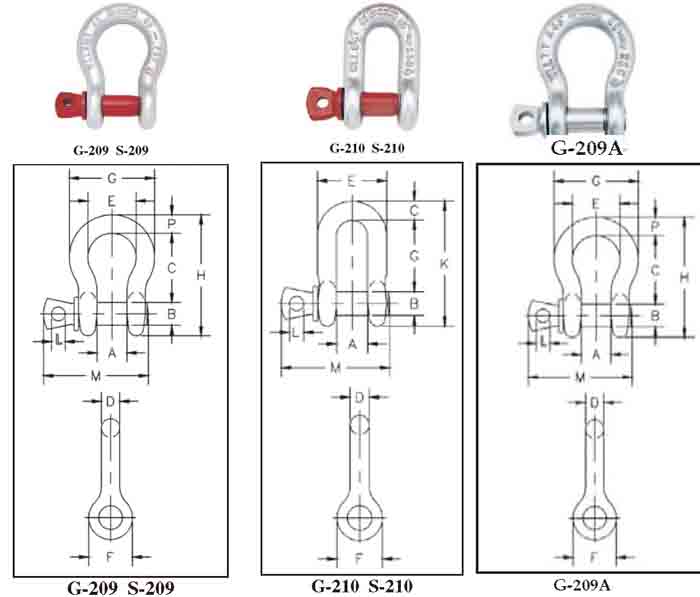

G-209/S-209
尺寸（in） | 工作载荷 （t） | 货 号 | 重量（ibs） | 尺寸（in） | 公差+/_ | ||||||||||||
G-209 | S-209 | A | B | C | D | E | F | G | H | L | M | P | C | A | |||
3/16 | 1/3 | 1018357 | - | .06 | .38 | .25 | .88 | .19 | .60 | .56 | .98 | 1.47 | .16 | 1.14 | .19 | .06 | .06 |
1/4 | 1/2 | 1018375 | 1018384 | .10 | .47 | .31 | 1.13 | .25 | .78 | .61 | 1.28 | 1.84 | .19 | 1.43 | .25 | .06 | .06 |
5/16 | 3/4 | 1018393 | 1018400 | .19 | .53 | .38 | 1.22 | .31 | .84 | .75 | 1.47 | 2.09 | .22 | 1.71 | .31 | .06 | .06 |
3/8 | 1 | 1018419 | 1018428 | ||||||||||||||
