您现在的位置：产品展示 > 船用泵浦及阀门 > 涡轮法兰蝶阀

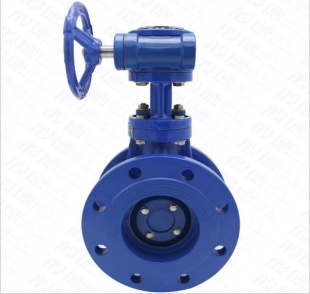

产品名称：涡轮法兰蝶阀
订货号：
产品尺寸：
参考价格：
详细描述：
| 名称 | 1-阀体 | 2-阀座 | 3-蝶板 | 4-阀轴 | 5-涡轮 | |||
| 材质 | 球墨铸铁 DI | 三元乙丙 EPDM | 球墨铸铁 DI | 45# | ||||
| DN | NPS （英寸） | A | B | C | L | A | B | C |
| 50 | 2'' | 165 | 125 | 99 | 108 | 165 | 125 | 99 |
| 65 | 2.5'' | 185 | 145 | 118 | 112 | 185 | 145 | 118 |
| 80 | 3'' | 200 | 160 | 132 | 114 | 200 | 160 | 132 |
| 100 | 4'' | 220 | 180 | 156 | 127 | 220 | 180 | 156 |
| 125 | 5'' | 250 | 210 | 184 | 140 | 250 | 210 | 184 |
| 150 | 6'' | 285 | 240 | 211 | 140 | 285 | 240 | 211 |
| 200 | 8'' | 340 | 295 | 266 | 152 | 340 | 295 | 266 |
| 250 | 10'' | 395 | 350 | 319 | 165 | 405 | 355 | 319 |
| 300 | 12'' | 445 | 400 | 370 | 178 | 460 | 410 | 370 |
| 350 | 14'' | 505 | 460 | 429 | 190 | 520 | 470 | 429 |
| 400 | 16'' | 565 | 515 | 480 | 216 | 580 | 525 | 480 |
| 450 | 18'' | 615 | 565 | 530 | 222 | 640 | 585 | 548 |
| 500 | 20'' | 670 | 620 | 582 | 229 | 715 | 650 | 609 |
| 600 | 24'' | 780 | 725 | 682 | 267 | 840 | 770 | 720 |
| 700 | 28'' | 895 | 840 | 794 | 292 | 910 | 840 | 794 |
| 800 | 32'' | 1015 | 950 | 901 | 318 | 1025 | 950 | 901 |
| 900 | 36'' | 1115 | 1050 | 1001 | 330 | 1125 | 1050 | 1001 |
| 1000 | 40'' | 1230 | 1160 | 1112 | 410 | 1255 | 1170 | 1112 |
| 1200 | 48'' | 1455 | 1380 | 1328 | 470 | 1485 | 1390 | 1328 |
