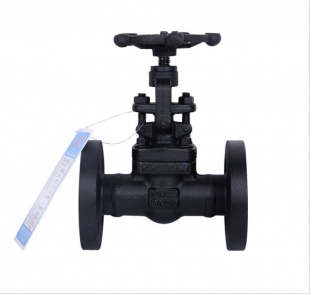

产品名称：J41H-16C 锻钢法兰截止阀

订货号：

产品尺寸：

参考价格：

详细描述：

产品名称：锻钢截止阀

产品型号：J41H ,J41Y

产品特点：J41H ,J41Y锻钢截止阀,锻钢法兰截止阀适用于PN1.6-16.0Mpa，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。

一、锻钢截止阀执行标准:

结构：B.B或W.B；OS&Y

垫片：不锈钢+柔性石墨

法兰连接

整体阀座

设计和制造：GB/T1224;GB/T1228;GB/T12235

法兰尺寸：JB/T82.1-82.4-94

结构长度：JB/T96-95

实验和检验：API598

主体材质：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L

二、锻钢截止阀产品特点:

(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。

锻钢截止阀标准材质表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

J41H型锻钢截止阀性能参数：

试验项目（PN）	1.6	2.4	4	6.4	10	16
强度试验	2.4	3.8	6	9.6	15	24
密封试验	1.76	2.75	4.4	7.04	11	17.6
气密封试验	0.6
适用温度	≤425℃
适用介质	水、油品、蒸气

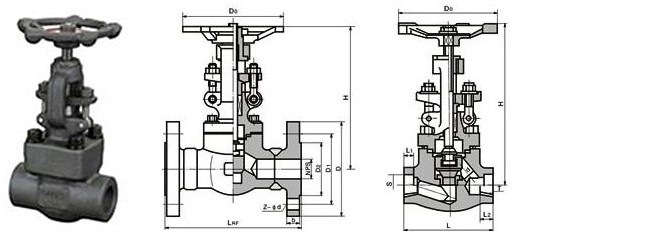

J41H型锻钢截止阀外形及结构尺寸：

公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	11/4	21	216	166
40	170	36	49	15	11/2	21	247	188
50	200	46	61	16	2	25	290	220
J41H-64 J11H-64 J61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	11/4	21	216	166
40	170	36	49	15	11/2	21	258	188
50	210	46	61	16	2	25	405	220
公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
J41H-100 J11H-100 J61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	11/4	21	216	166
40	170	26	49	15	11/2	21	258	188
50	210	46	61	16	2	25	405	220
J41H-160 J11H-160 J61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	11/4	21	216	188
40	170	36	49	15	11/2	21	258	220
50	210	46	61	16	2	25	405	220
